Мои самоделки.

Сообщение Allkor » 15 янв 2016, 18:27

Многие архивы с моими самоделками пропали в недрах HDD.
Но кое что осталось в инете.
Могу поделится ссылками, из того, что нашел. Может, кто нибудь для себя найдет интересное.

Вот нашел свой архивчик с инета.

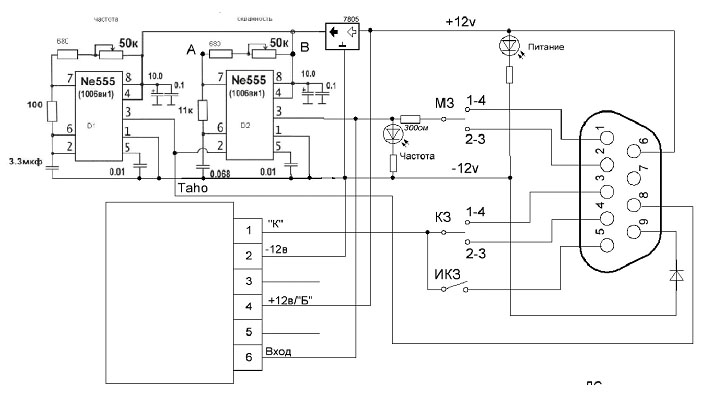

1 . Изготовление ВВ тестера МЗ, КЗ и ИКЗ на NE555.
Схема не сложная и многим известная в разных вариациях.
Я просто дополнил схему коммутатором от 09 и обвесил тумблерами.
В работе около 7-8 лет.
Ниже, в архиве объяснялка.
Корпус конечно получился не совсем эстетичный, но работает отлично.
Ссылки на видео.
http://www.youtube.com/watch?v=TVKERmU8XVk
http://www.youtube.com/watch?v=SjV1-6uACWw
http://www.youtube.com/watch?v=jloV81yVHJY
http://www.youtube.com/watch?v=O-7qssJPeFY
Вложения
Изготовление ВВ тестера МЗ, КЗ и ИКЗ..rar
(332.14 Кб) Скачиваний: 96
Allkor

Сообщения: 191
Зарегистрирован: 23 окт 2014, 16:26

Re: Мои самоделки.

Сообщение Allkor » 15 янв 2016, 19:28

Не нашел окончательной схемы тестера цепей ДК.
Но нашел тему где обсуждали эту схему на Сhем.нет.
http://forum.cxem.net/index.php?showtopic=34397&st=1160
начиная с #1176.
Код: Выделить всё
R6 - регулировка амплитуды сигнала 0-0,9в
R10 - смешение сигнала относительно земли 0-0,5в
диоды ограничивают уровень выходного сигнала на уровне 0,9в-0,95в (прямое падение напряжения двух диодов),если их убрать и R6,R10 поставить в крайнее верхние положение на выходе будет 1,5в

Вот осцилка
Выставил верхний (0,9В) и нижний (0,1В) предел сигнала резисторами R6 и R10. Для экономии места замерил сопротивления и заменил навесным монтажем на обычные резисторы. Если найдете мелкие подстроичники, то можите их оставить.
Бедно/богато регулирую переменным резистором R1 "Mixture". Если ЭБУ видит изменения "ДК" и реагирует , то цепь цела.
Верхний светодиод можно убрать.

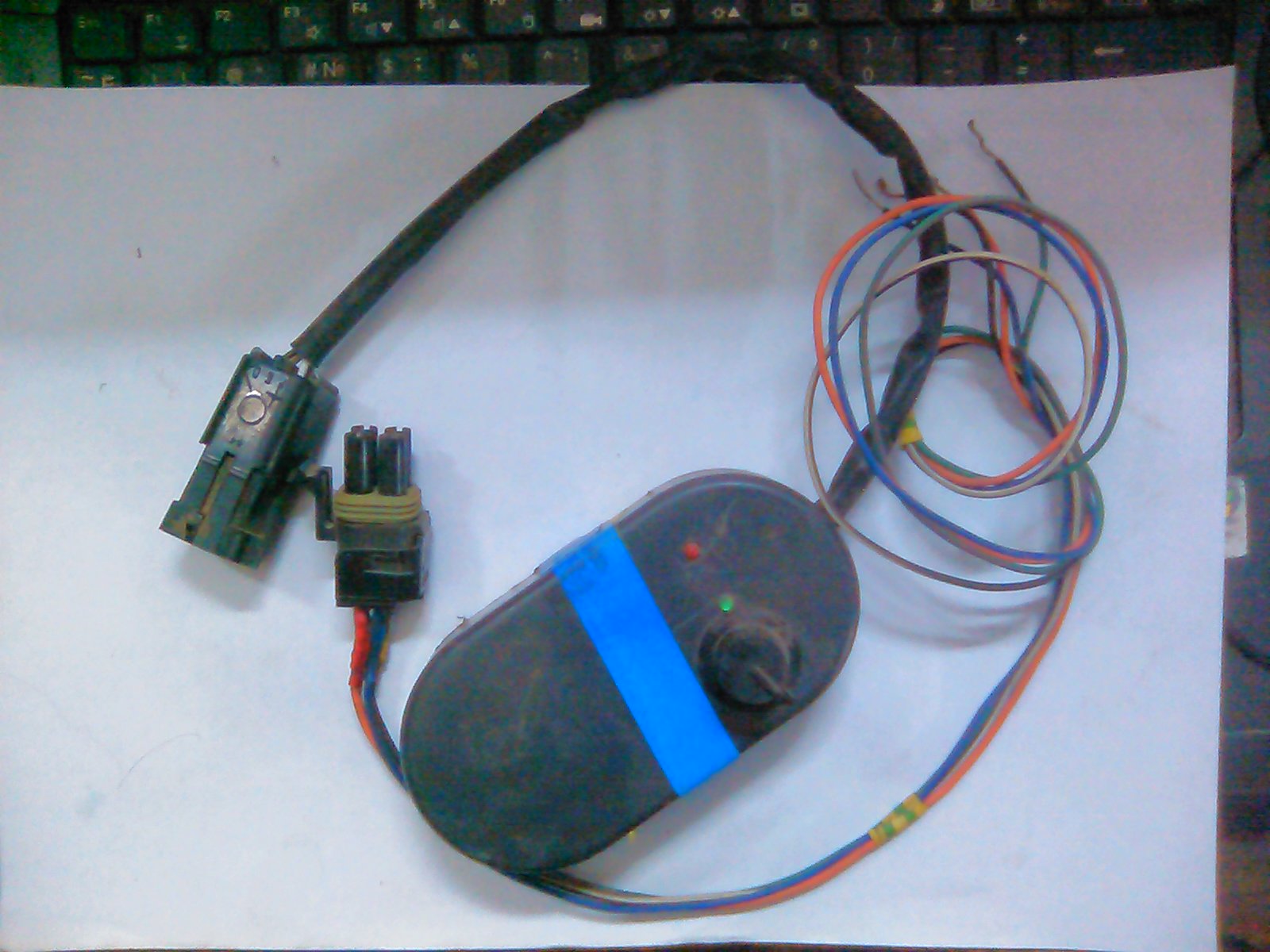

Дополнил эту схему обычной 12в. релюшкой (нагрузка нагревателя), навесил паралельно релюшке светодиод, сигнализирующий о наличии напряжения в цепи нагревателя. Светодиод горит -цепь цела.
На выходе поставил обычный разъем от ДК. Распиновку брал с электросхем ВАЗ.
Схема работает без доп питания. Питание берется с раъема ДК.

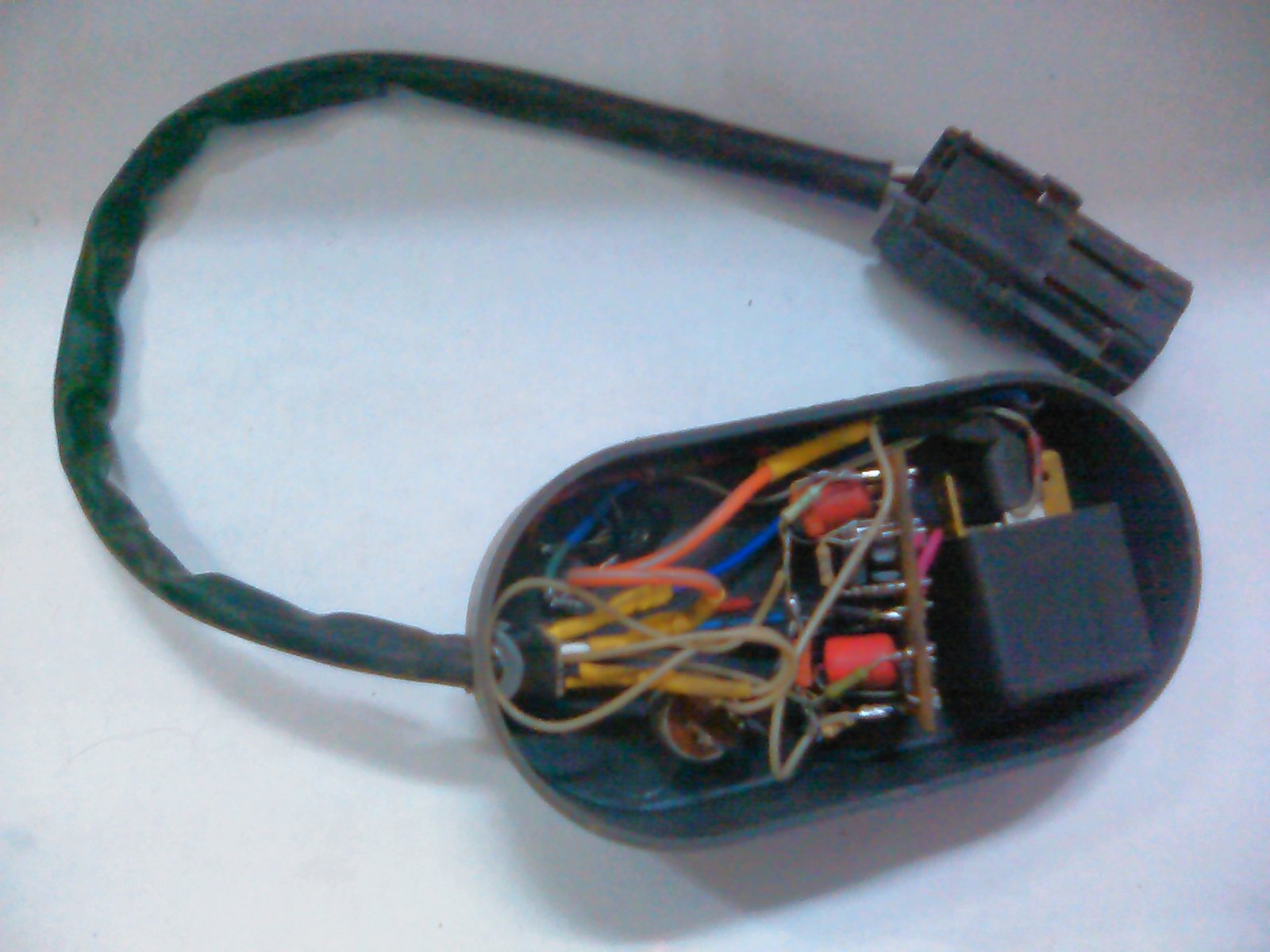

Печатная плата размером 20х35мм.
Вложения
Allkor

Сообщения: 191
Зарегистрирован: 23 окт 2014, 16:26

Re: Мои самоделки.

Сообщение TRV » 15 янв 2016, 20:58

Большое спасибо,в архиве по пробнику , все подробно написано ,как отстроить схему тестора катушек-мне было бы проблематично понять без пояснений,ведь я техник-механик по образованию,а там только начальный курс по электротехнике давали.
TRV

Сообщения: 763
Зарегистрирован: 03 янв 2015, 21:41
Откуда: Пермь пос.Новые Ляды

Re: Мои самоделки.

Сообщение TRV » 15 янв 2016, 21:42

начиная с #1176.
Это страница 59 ,гипер ссылка вывела только на начало темы :(
TRV

Сообщения: 763
Зарегистрирован: 03 янв 2015, 21:41
Откуда: Пермь пос.Новые Ляды

Re: Мои самоделки.

Сообщение Allkor » 15 янв 2016, 23:23

Лет 8-9 назад Олег Братков на чиптюнере выкладывал простенькую схемку имитатора датчика кислорода.
Тему не нашел, нарисовал схемку на память.
Батарейка 1,5-9в, сопротивления подбираются, что бы на выходе резистора было 0,1-0,9В.
Выход сажается на вход ДК, при включенном зажигании эбу должно видит изменение напряжения богато/бедно.
Если немного усложнить схему той же релюшкой-нагрузкой со светодиодом, подобрать сопротивления под 12в и запитать схемку от ДК, то получится тот же пробник.
Этот пробник расчитан на любителя. В большинстве случаев можно обойтись и без него.
Вложения
Allkor

Сообщения: 191
Зарегистрирован: 23 окт 2014, 16:26

Re: Мои самоделки.

Сообщение Allkor » 15 янв 2016, 23:51

Нашел свои сообщения на Мотор Мастер Клуб.
Копирую сообщения оттуда.

"Акустической диагностики" по Гнату.
Собирал для акустической диагностике с Диско по Гнату.
В архиве описание, схема и печатка в .lay.
Датчики я потом переделал. Наушники нашел старые , совковые с большими амбюшерами.
Сейчас иногда использую за место стетоскопа.
Питание 12в
Вложения

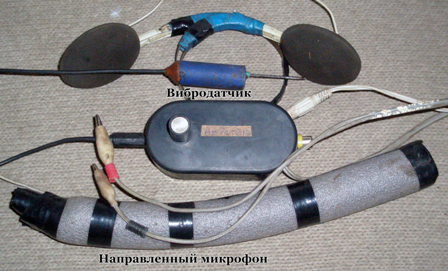

3 Акустическая диагностика общий вид_.PNG
3 Акустическая диагностика общий вид_.PNG (309.09 Кб) Просмотров: 1857

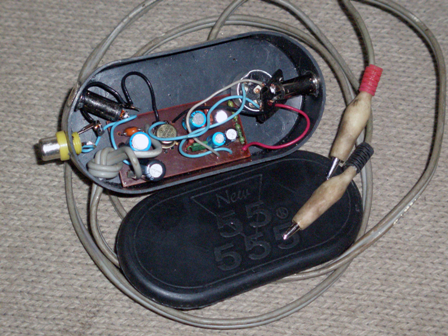

2 Акустическая диагностика потроха_.PNG
2 Акустическая диагностика потроха_.PNG (380.17 Кб) Просмотров: 1857

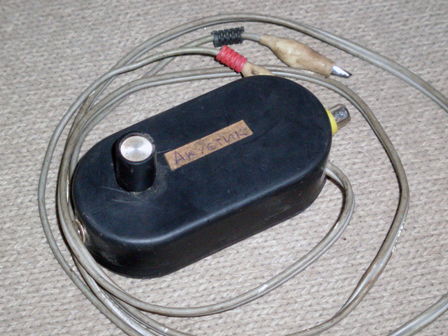

1 Акустическая диагностика коробочка_.PNG
1 Акустическая диагностика коробочка_.PNG (368.43 Кб) Просмотров: 1857
по Gnaty.rar
(164.46 Кб) Скачиваний: 43
Последний раз редактировалось Allkor 16 янв 2016, 00:04, всего редактировалось 2 раз(а).
Allkor

Сообщения: 191
Зарегистрирован: 23 окт 2014, 16:26

Re: Мои самоделки.

Сообщение TRV » 15 янв 2016, 23:55

Ваш тестер лямбды ,тот что посложнее -заменяет этот прибор ? http://ru.aliexpress.com/item/all-sun-E ... 10236.html Картинки постом выше ,почему то не разворачиваются.
TRV

Сообщения: 763
Зарегистрирован: 03 янв 2015, 21:41
Откуда: Пермь пос.Новые Ляды

Re: Мои самоделки.

Сообщение Allkor » 16 янв 2016, 00:00

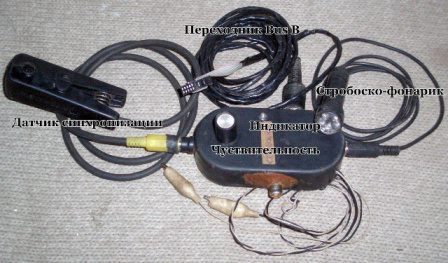

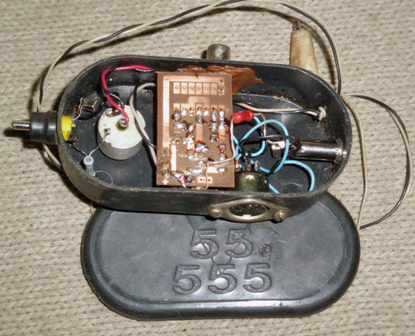

В архиве схема, печатка и пояснения по изготовлению внешней синхронизации на базе стробоскопа по схеме предложенным уважаемым Gnatом для осцилографа Диско2.
Имеется светодиодный фонарик.
Иногда применял как простой стробоскоп для проверки меток зажигания.
Примерно по этой схеме построен фотодатчик.
Вложения
синхра.rar
(159.6 Кб) Скачиваний: 45
Allkor

Сообщения: 191
Зарегистрирован: 23 окт 2014, 16:26

Re: Мои самоделки.

Сообщение Allkor » 16 янв 2016, 00:11

Ваш тестер лямбды ,тот что посложнее -заменяет этот прибор ?

Если честно, не знаю.
Я представления даже не имею, что это за прибор на али...
Allkor

Сообщения: 191
Зарегистрирован: 23 окт 2014, 16:26

Re: Мои самоделки.

Сообщение Allkor » 16 янв 2016, 00:14

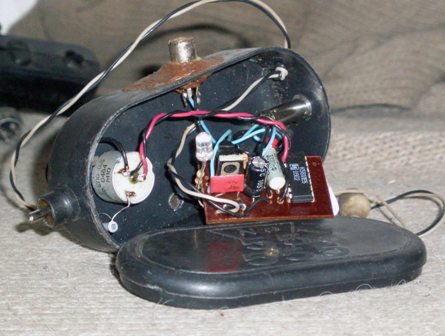

В архиве описание,схему и печатку в формате .lay усилителя сигналов по схеме предложенной уважаемым Gnatом.
Ничего сложного в сборке нет (уровень второго класса).
Плата традиционно находится в корпусе из под ваксы для протирки автопанелей.
Вложения
усил.rar
(87.15 Кб) Скачиваний: 55
Allkor

Сообщения: 191
Зарегистрирован: 23 окт 2014, 16:26
