Пример работы с функциями каналов

Сообщение admin » 24 ноя 2014, 12:56

Исходный файл ,к которому хотим применит функцию

Включение функции канала

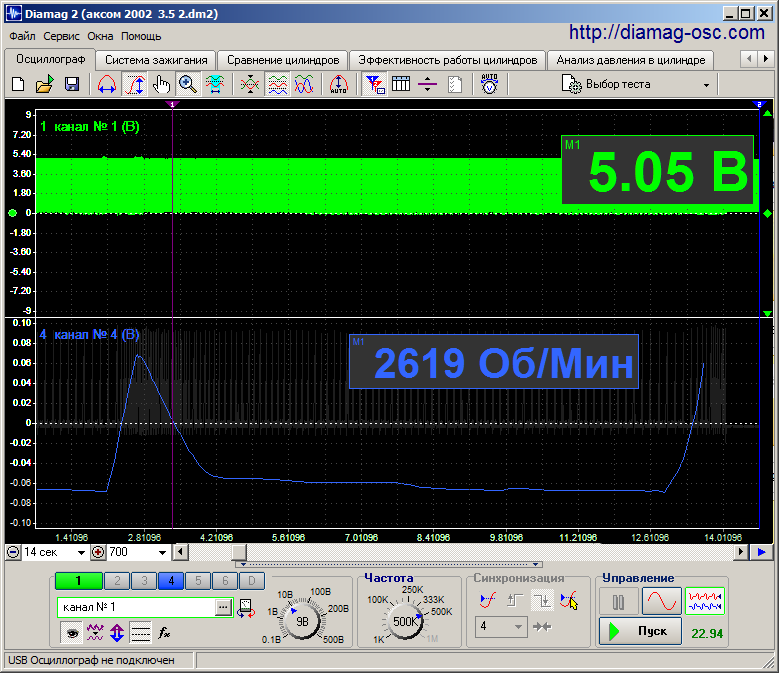

Обратите внимание под функцией канала, серым цветом выводится исходный сигнал.
Таким образом если вы видите что расчет идет не верно, можно рассмотреть проблемное место и подкорректировать порог.

Еще пример. На скриншоте ниже работа соленоидов в АКПП.
Соленоиды АКПП

И то же самое, но с отображением графика скважности

Параметр "Мин частота" задает мин частоту, все что ниже приравнивается к нулю.
admin
Администратор

Сообщения: 987
Зарегистрирован: 12 авг 2010, 16:31

Re: Пример работы с функциями каналов

Сообщение Babuka » 05 дек 2014, 18:33

На примере работы с функциями каналов стрелка №2 не правильно указывает на выбор функции. Это так?
Вложения
Babuka

Сообщения: 642
Зарегистрирован: 24 ноя 2014, 05:04

Re: Пример работы с функциями каналов

Сообщение ВладВас » 05 дек 2014, 19:12

admin писал(а):Еще пример. На скриншоте ниже работа соленоидов в АКПП...
....И то же самое, но с отображением графика скважности..
.

Отлично! Мне понравилось! :D
Данная опция значительно расширяет :idea: :idea: функциональные возможности мотор- тестера!
ВладВас

Сообщения: 107
Зарегистрирован: 26 апр 2014, 00:19

Re: Пример работы с функциями каналов

Сообщение Alex_42 » 05 дек 2014, 19:29

Babuka писал(а):На примере работы с функциями каналов стрелка №2 не правильно указывает на выбор функции. Это так?

Да, ошибочка :) .
Alex_42

Сообщения: 2521
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.
