Датчик давления в цилиндре

Обсуждение, предложения, замечания, вопросы.

Датчик давления в цилиндре

Сообщение абетик » 01 апр 2014, 22:23

мужики!!!каr настроить показания датчика давления в проге а то у меня меньше нуля изначально показывает.. а должно ведь по моему 100 паскаль.и еще я использую его с удлинителем длиной 10 см и с внутренним диаметром 7 мм.как это все правильно настроить??? ;)
абетик

Сообщения: 60
Зарегистрирован: 23 фев 2014, 17:01
Откуда: РСО-Алания.г.Владикавказ.

Re: Датчик давления в цилиндре

Сообщение Alex_42 » 01 апр 2014, 22:33

Так и должно быть. Используемый датчик - абсолютного давления и показывает абсолютную величину атмосферного давления около 100 кПА. В настройках канала ДД атмосферное давления взято за ноль.
Alex_42

Сообщения: 2178
Зарегистрирован: 20 авг 2010, 16:47
Откуда: г.Анжеро-Судженск, Кемеровская обл.

Re: Датчик давления в цилиндре

Сообщение абетик » 02 апр 2014, 06:36

Алексей а с удлинителем что...надо это указывать?
абетик

Сообщения: 60
Зарегистрирован: 23 фев 2014, 17:01
Откуда: РСО-Алания.г.Владикавказ.

Re: Датчик давления в цилиндре

Сообщение admin » 02 апр 2014, 10:59

А вы снимите с удлинителем и без и скажите если будет разница. А то все спрашивают, а никто так и не проверил.
Настройки те же самые что и без ставьте. В зависимости от конструкции удлинителя будет немного степень сжатия отличаться скорее всего.
admin
Администратор

Сообщения: 911
Зарегистрирован: 12 авг 2010, 16:31

Re: Датчик давления в цилиндре

Сообщение абетик » 02 апр 2014, 18:05

хорошо...сегодня проверю и сравню
абетик

Сообщения: 60
Зарегистрирован: 23 фев 2014, 17:01
Откуда: РСО-Алания.г.Владикавказ.

Re: Датчик давления в цилиндре

Сообщение Serg57i » 03 апр 2014, 02:07

Я настройки под удлиннитель не менял. Удлиннитель самодельный 14см, внутр.8мм. На мой взгляд,по осциллограммам и анализу видно только разницу в СС,потерях и с удлиннителем наполнение побольше, а на определение правильности установки фаз не влияет. НИВА 21214. В 1 цилиндре есть проблема с гидрокомпенсатором - увеличен зазор на вып.и растянута цепь.

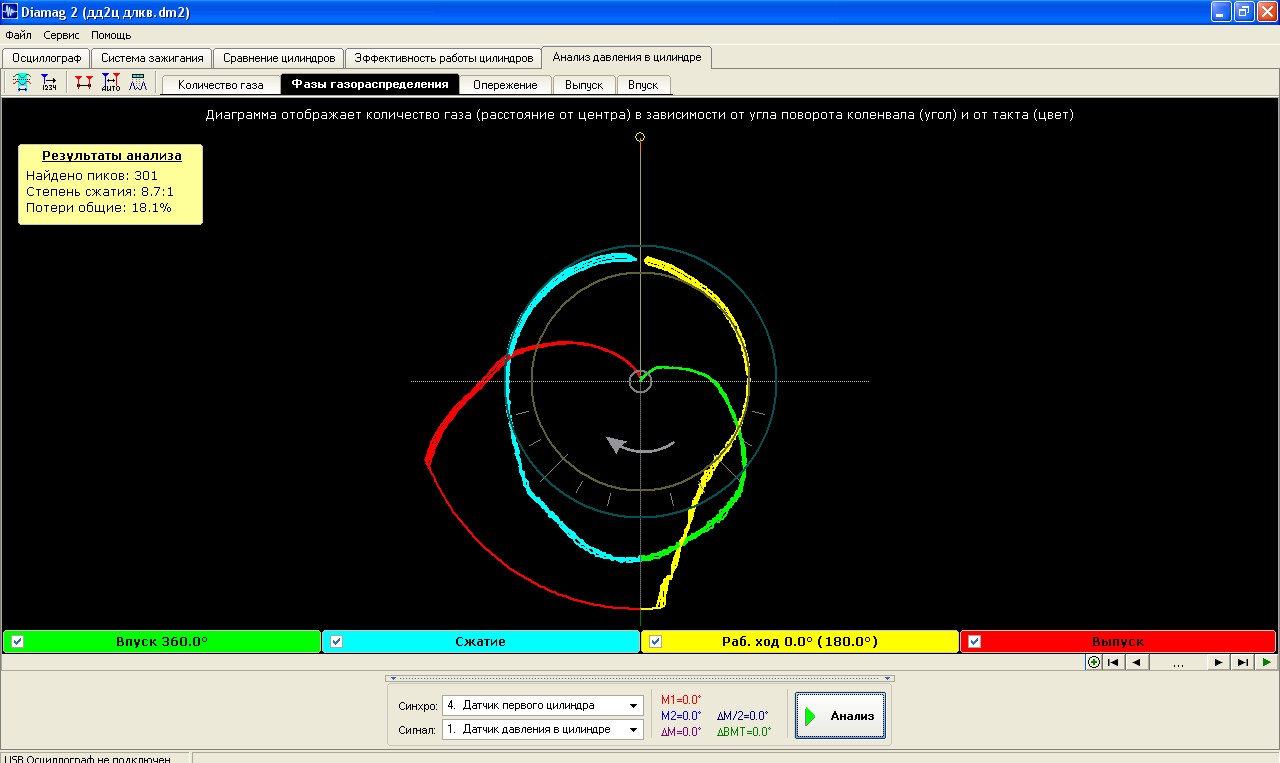

ДД2 цил с удл..jpg
ДД2 цил с удл..jpg (144.43 Кб) Просмотров: 2883

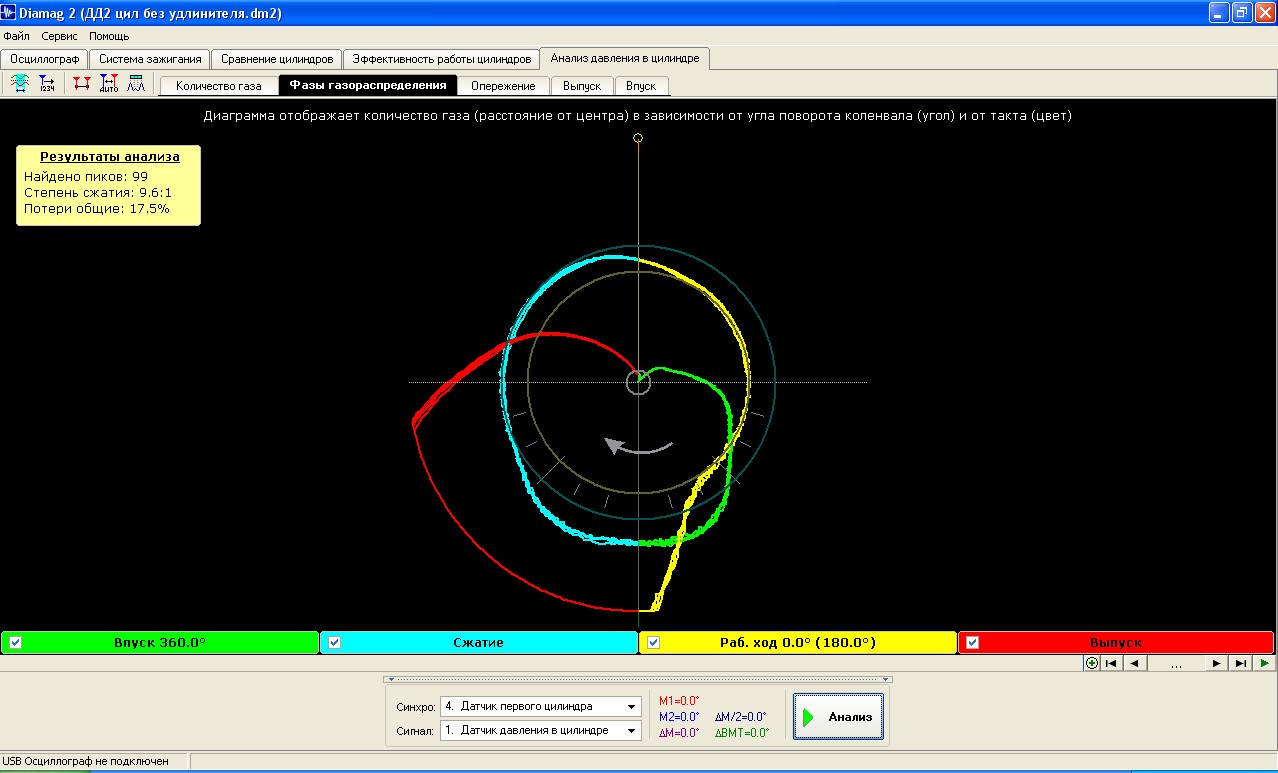

ДД 2 цил без удл..jpg
ДД 2 цил без удл..jpg (146.19 Кб) Просмотров: 2883

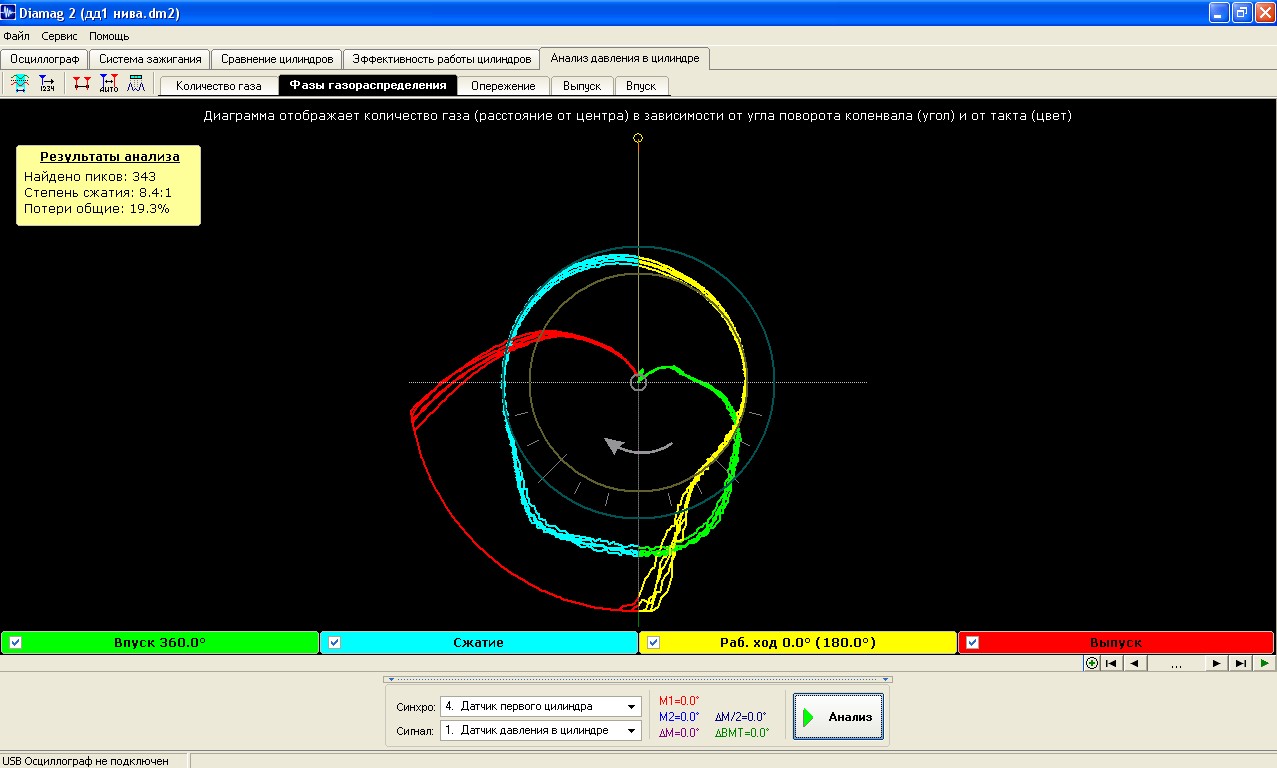

ДД 1 цил с удл..jpg
ДД 1 цил с удл..jpg (143.8 Кб) Просмотров: 2883

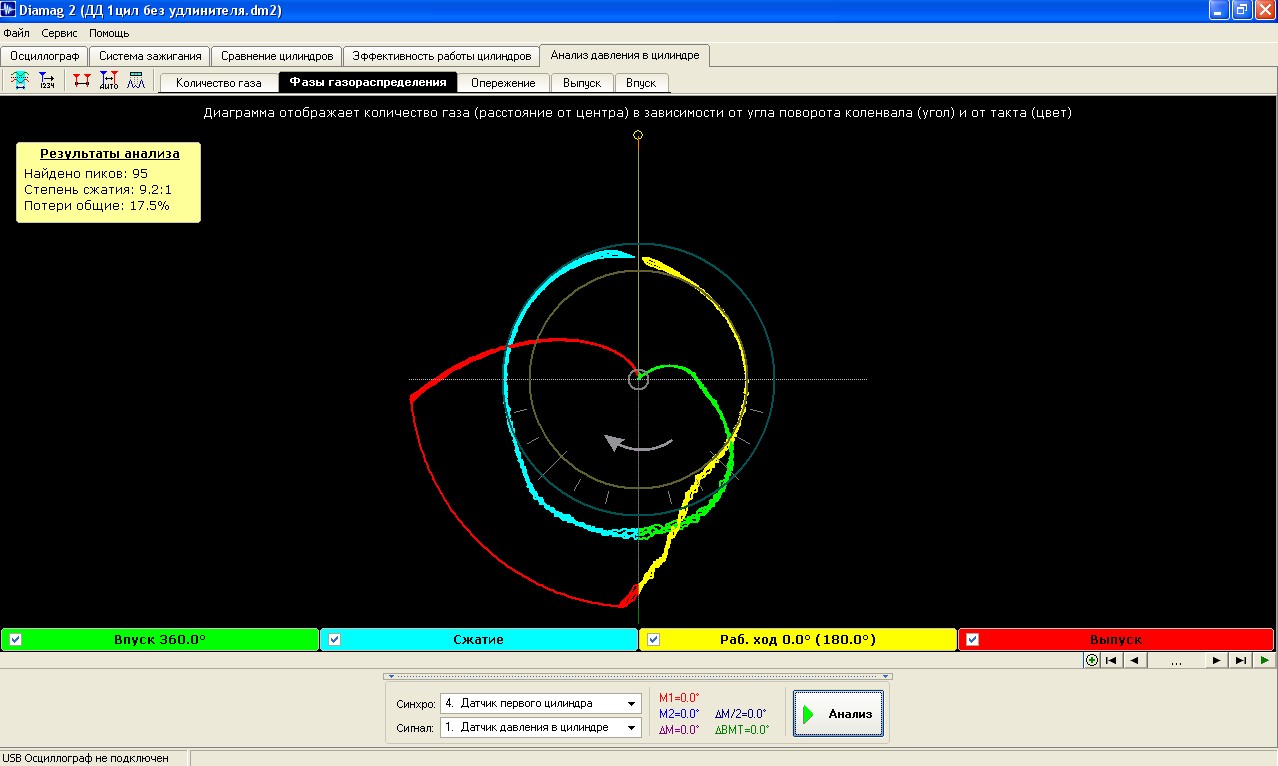

ДД 1 цил без удл..jpg
ДД 1 цил без удл..jpg (140.46 Кб) Просмотров: 2883
дд 2 цил.rar
(456.83 Кб) Скачиваний: 135
Serg57i

Сообщения: 1110
Зарегистрирован: 19 фев 2014, 23:53
Откуда: Рязань

Re: Датчик давления в цилиндре

Сообщение Виджар » 04 апр 2014, 01:04

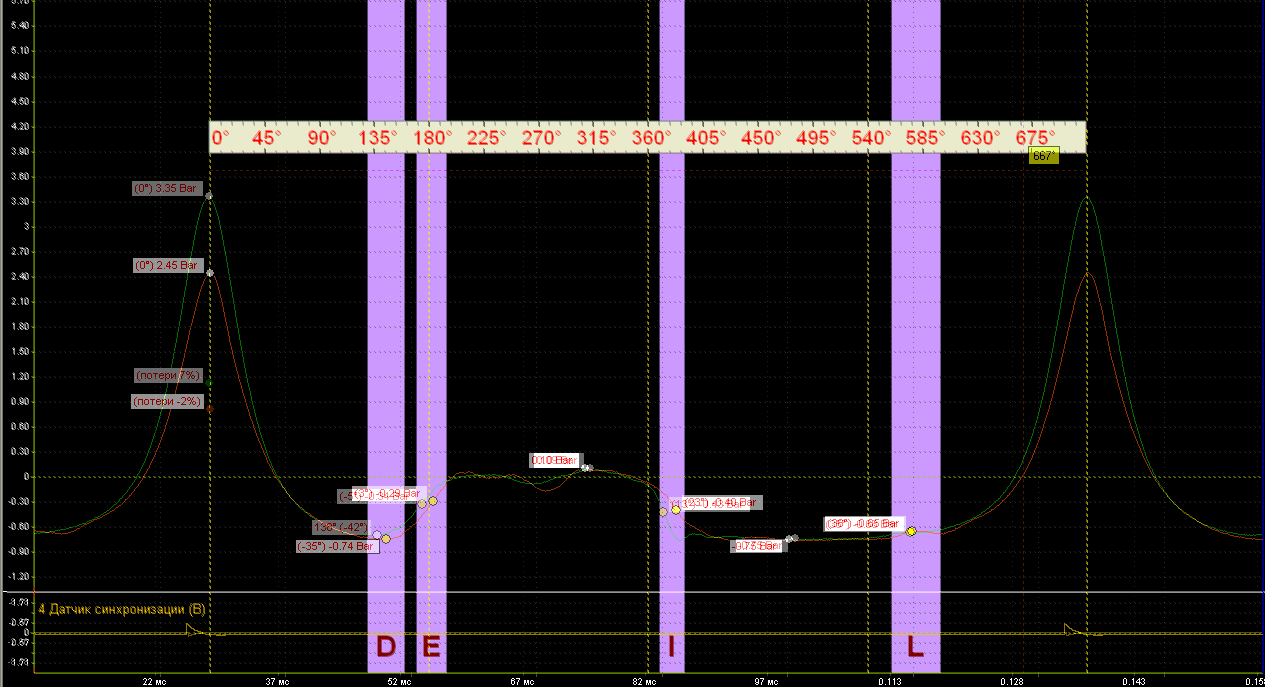

Тоже сегодня проверил. А то вопросы время от времени появляются, захотел сам проверить. Машинка моя....Ауди 100 1.8 8V . В первом случае вкрутил ДД вообще без проставки (на скрине зеленый график). Потом хотел постепенно наращивать удлинители и смотреть изменения. Накрутил еще один....почти ничего не заметил. Тогда думаю что бы конкретно увидеть что то нужны бескомпромиссные меры... :) . Скрутил все свои переходники в кучу, получилось 52 см. длина. Замерил внутренний объем канала получившегося переходника - около 20 кубиков. Снял сигнал.... во, теперь что то видно!! :) (красный график). Да, как и написал выше Сергей, то получается чем больше переходник, тем больше разница в СС и потерях. Ну и еще немного смещается график от района открытия выпуска....до примерно 400*. Ну это на такой то длине переходника. А так да, понизилась СС конечно же, по потерям неясно немного правда. По Шульгину потери одинаковые получились. А по ВладВас вообще в "минуса" ушли. Ну такой длины удлинитель никто я думаю применять не будет, так что я думаю ничего там не надо менять в настройках для удлинителя. Иметь ввиду просто что Степень Сжатия просто может чуть занизится.
Цифры:
Без удлинителя - Степень сжатия 8,4 : 1
Потери по ВладВас 7%
Потери по Шульгину 18,8%
С удлинителем 52 см.
Объем отверстия 20 см3 - Степень сжатия 6,6 : 1
Потери по ВладВас -2%
Потери по Шульгину 18,1%
Вложения
Виджар

Сообщения: 788
Зарегистрирован: 16 дек 2013, 00:24
Откуда: Белгородская обл.

Re: Датчик давления в цилиндре

Сообщение чавой-то 161 » 04 апр 2014, 01:11

Получается потери по методу Шульгина более адекватно рассчитываются, не зависимо от того с удлинителем или нет замер идет.
чавой-то 161

Сообщения: 102
Зарегистрирован: 15 янв 2014, 23:55

Re: Датчик давления в цилиндре

Сообщение admin » 04 апр 2014, 01:22

Ну вот вы сами на все вопросы и ответили причем имперически. Оставляем все настройки по умолчанию.
admin
Администратор

Сообщения: 911
Зарегистрирован: 12 авг 2010, 16:31

Re: Датчик давления в цилиндре

Сообщение Serg57i » 04 апр 2014, 01:35

Виджар писал(а):Тогда думаю что бы конкретно увидеть что то нужны бескомпромиссные меры... . Скрутил все свои переходники в кучу, получилось 52 см. длина. Замерил внутренний объем канала получившегося переходника - около 20 кубиков. Снял сигнал....


Хороший подход!
Serg57i

Сообщения: 1110
Зарегистрирован: 19 фев 2014, 23:53
Откуда: Рязань
