ДР во впускном

Сообщение VitBank » 30 июн 2016, 02:51

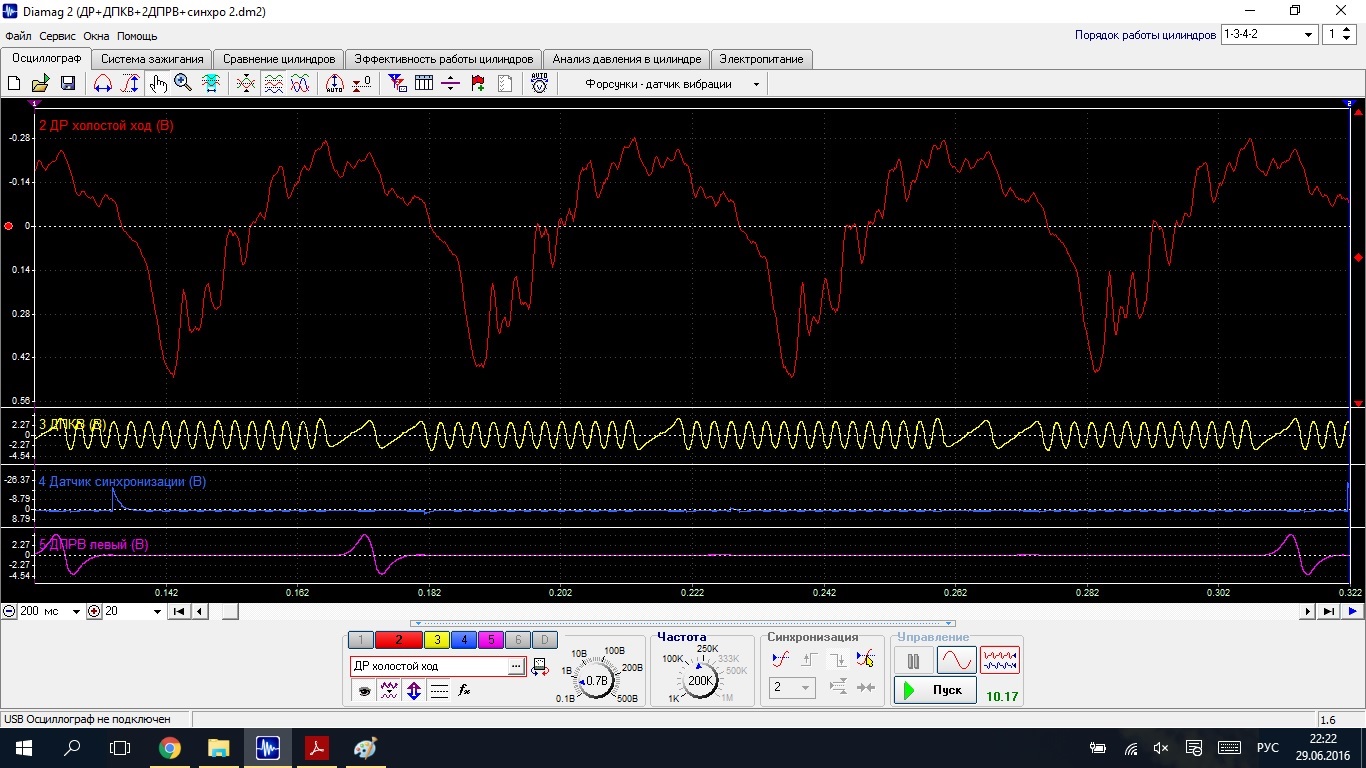

Здравствуйте ребят, подскажите пожалуйста, почему у меня осциллограммы получаются со множеством шумов и даже не схож с эталонными. Пробовал на нескольких авто, результат в принципе один и тот же. Датчик из комплекта DiaMag 2.
Вложения
VitBank

Сообщения: 28
Зарегистрирован: 25 май 2016, 02:55
Откуда: Кемеровская область, г. Прокопьевск

Re: ДР во впускном

Сообщение kikozik » 30 июн 2016, 06:29

VitBank@gmail.com писал(а):Здравствуйте ребят, подскажите пожалуйста, почему у меня осциллограммы получаются со множеством шумов и даже не схож с эталонными. Пробовал на нескольких авто, результат в принципе один и тот же. Датчик из комплекта DiaMag 2.


Во первых сигнал ДР перевернут,включить инверсию или перепаять в ДР сигнальный провод и массовый местами.
В резиновую трубку одеваемую на ДР подобрать жиклер,уменьшить диаметр проходного отверстия,шумов будет меньше.
С уважением,Валера.
kikozik

Сообщения: 845
Зарегистрирован: 10 сен 2010, 12:14
Откуда: Зеленоград

Re: ДР во впускном

Сообщение SergV » 30 июн 2016, 06:47

Как уже правильно было отмечено, ДР инверсия сигнала.
Это не шумы, мех. проблема по выпуску.
На вскидку так выглядит межцилиндровый прогар прокладки гбц и или проблема с гидрокомпенсаторами.
SergV

Сообщения: 288
Зарегистрирован: 29 мар 2016, 03:19
Откуда: Калининградская обл.

Re: ДР во впускном

Сообщение VitBank » 02 июл 2016, 01:52

Спасибо большое, теперь все стало на свои места. Инверсия по умолчанию включается сама.
VitBank

Сообщения: 28
Зарегистрирован: 25 май 2016, 02:55
Откуда: Кемеровская область, г. Прокопьевск

Re: ДР во впускном

Сообщение Cardiolog » 22 ноя 2016, 06:26

Здравствуйте!
Подскажите начинающему по осцилке. С инверсией понятно. Почему амплитуда сигнала велика, и режется сверху? Снимал со штуцера вакуумного усилителя. ДР родной ДИАМАГ. Что делаю не так? Или проблема в авто?
https://yadi.sk/d/4wn9aQrYzApkL
Cardiolog

Сообщения: 4
Зарегистрирован: 18 ноя 2016, 01:49
Откуда: Рязанская обл.

Re: ДР во впускном

Сообщение kikozik » 25 ноя 2016, 03:05

Что с инверсией не понял,сигнал в архиве опять перевернут.

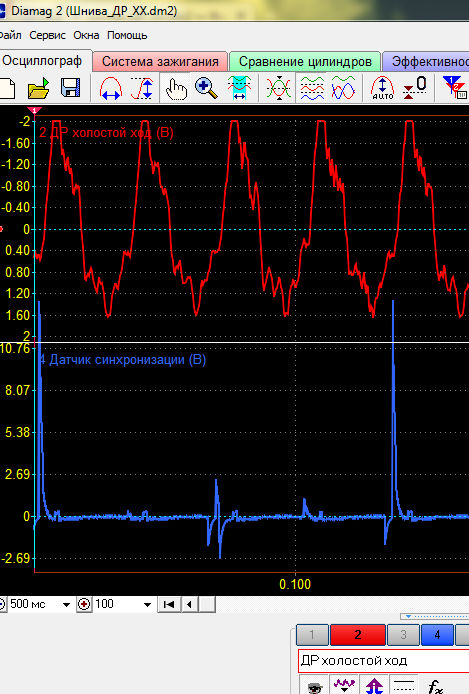

Предел синхро выбран не верно,зашкаливает на ось ДР,будут помехи и сбой в анализе.
Вложения
Предел СИНХРО.jpg
Предел СИНХРО.jpg (95.74 Кб) Просмотров: 174
С уважением,Валера.
kikozik

Сообщения: 845
Зарегистрирован: 10 сен 2010, 12:14
Откуда: Зеленоград

Re: ДР во впускном

Сообщение kikozik » 25 ноя 2016, 03:08

Включаете режим осциллографа,корректируете предел диапазона,инверсию и что еще хотите,потом нормально читаемую осцилку пишите в самописце.
С уважением,Валера.
kikozik

Сообщения: 845
Зарегистрирован: 10 сен 2010, 12:14
Откуда: Зеленоград

Re: ДР во впускном

Сообщение kikozik » 25 ноя 2016, 03:23

Вот пример,в осциллографе только включите синхроницацию по центру экрана или еще как хотите,отстроите пределы,параметры,далее самописец.
Вложения
Видео_2016-11-24_192004.rar
(1006.37 Кб) Скачиваний: 27
С уважением,Валера.
kikozik

Сообщения: 845
Зарегистрирован: 10 сен 2010, 12:14
Откуда: Зеленоград

Re: ДР во впускном

Сообщение Cardiolog » 26 ноя 2016, 00:54

Спасибо! Всё понял. Буду пробовать.
Cardiolog

Сообщения: 4
Зарегистрирован: 18 ноя 2016, 01:49
Откуда: Рязанская обл.
