хонда мобилио ДПКВ?

Помощь начинающим диагностам.

хонда мобилио ДПКВ?

Сообщение konushin72 » 25 янв 2016, 01:26

Добрый день.
Осваиваю мотортестер.
Решил приобрести вариатор УОЗ на ГБО Хонда мобилио.
Необходимо знать тип ДПКВ и число зубьев на задающем диске для определения с типом вариатора УОЗ ГБО 60-2.
Снял осцилограммы с синхронизацией по 1 цил.
Но почему то не совпадает кол-во зубьев на задающем диске с фото задающего диска на этом ДВС?
и тип дпкв как определить - подходят 3 провода к ДПКВ.
Вложения
хонда мобилио дпкв.png
хонда мобилио дпкв.png (72.81 Кб) Просмотров: 737
konushin72

Сообщения: 109
Зарегистрирован: 28 дек 2015, 10:53
Откуда: тюменская обл

Re: хонда мобилио ДПКВ?

Сообщение Дмитрий 46 » 25 янв 2016, 02:13

Тип дпкв - датчик холла. А вот картинка маловата, покрупней бы надо, а то ничего не видно.
Дмитрий 46

Сообщения: 119
Зарегистрирован: 27 дек 2015, 03:24
Откуда: Курская область.

Re: хонда мобилио ДПКВ?

Сообщение konushin72 » 25 янв 2016, 05:41

а почему так зубьев мало судя по осцилограмме и пропуска нет?
Вложения
konushin72

Сообщения: 109
Зарегистрирован: 28 дек 2015, 10:53
Откуда: тюменская обл

Re: хонда мобилио ДПКВ?

Сообщение Дмитрий 46 » 25 янв 2016, 08:03

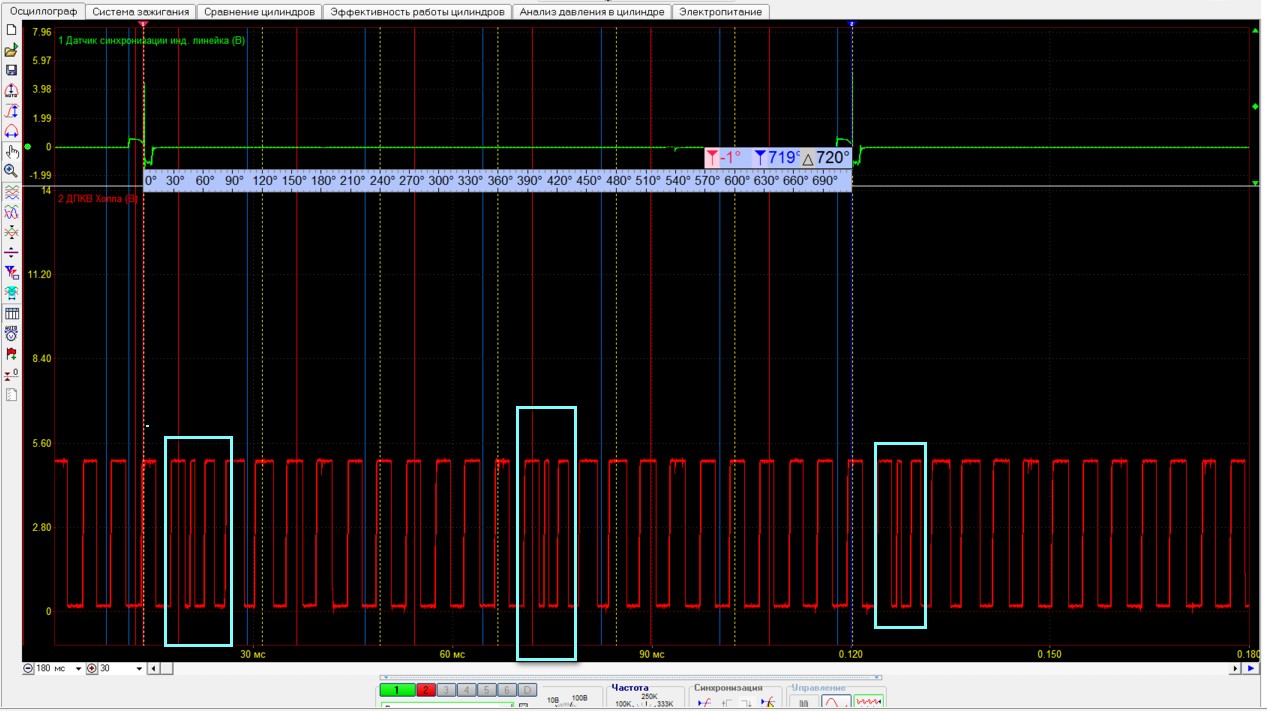

Ну почему же не видно, вот они. Задающий диск получается 36-2. Не буду утверждать, но видимо датчик выдает один импульс после прохода 3-х зубов.
Вложения
Дмитрий 46

Сообщения: 119
Зарегистрирован: 27 дек 2015, 03:24
Откуда: Курская область.

Re: хонда мобилио ДПКВ?

Сообщение konushin72 » 25 янв 2016, 15:46

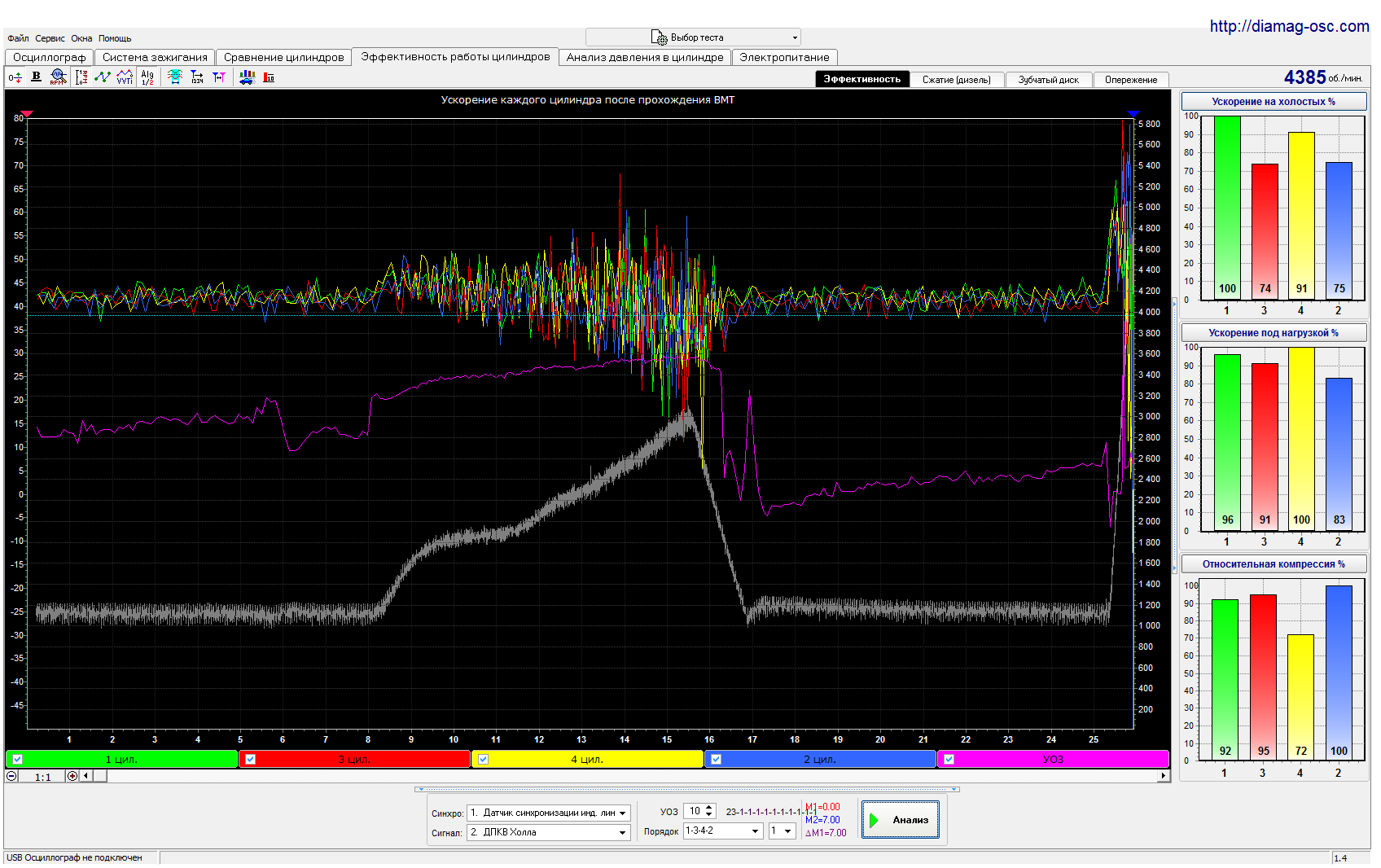

сделал тест CSS.
Не понял почему конец графика не виден - там где глушим авто с высоких оборотов и полностью открытом дроселе - где проверяется состояние механики двс?
Вложения
css хонда мобилио.png
css хонда мобилио.png (126.54 Кб) Просмотров: 685
konushin72

Сообщения: 109
Зарегистрирован: 28 дек 2015, 10:53
Откуда: тюменская обл

Re: хонда мобилио ДПКВ?

Сообщение SVP » 25 янв 2016, 15:51

Дмитрий 46 писал(а):Ну почему же не видно, вот они. Задающий диск получается 36-2. Не буду утверждать, но видимо датчик выдает один импульс после прохода 3-х зубов.

где вы насчитали 36-2 если от искры до искры 720 градусов два оборота коленвала
SVP

Сообщения: 326
Зарегистрирован: 27 окт 2015, 22:28
Откуда: Курганская обл

Re: хонда мобилио ДПКВ?

Сообщение konushin72 » 25 янв 2016, 15:59

еще подскажите - не хочу новую тему открывать- диагностика системы зажигания с индивидуальными катушками - как лучше - как в справке по диамагу сделать (Подключитесь к сигнальным проводам катушек, используя щупы-иглы с резистивным сумматором-делителем) или можно сделать переходники из высоковольтных проводов 2110 (16клап). ?
konushin72

Сообщения: 109
Зарегистрирован: 28 дек 2015, 10:53
Откуда: тюменская обл

Re: хонда мобилио ДПКВ?

Сообщение SVP » 25 янв 2016, 16:01

какой движок?
Вложения
SVP

Сообщения: 326
Зарегистрирован: 27 окт 2015, 22:28
Откуда: Курганская обл

Re: хонда мобилио ДПКВ?

Сообщение SVP » 25 янв 2016, 16:05

konushin72 писал(а):еще подскажите - не хочу новую тему открывать- диагностика системы зажигания с индивидуальными катушками - как лучше - как в справке по диамагу сделать (Подключитесь к сигнальным проводам катушек, используя щупы-иглы с резистивным сумматором-делителем) или можно сделать переходники из высоковольтных проводов 2110 (16клап). ?

с переходниками информативнее будет
SVP

Сообщения: 326
Зарегистрирован: 27 окт 2015, 22:28
Откуда: Курганская обл

Re: хонда мобилио ДПКВ?

Сообщение SVP » 25 янв 2016, 16:18

konushin72 писал(а):сделал тест CSS.
Не понял почему конец графика не виден - там где глушим авто с высоких оборотов и полностью открытом дроселе - где проверяется состояние механики двс?

Вы тест сделайте с записью сначало в самописец а не в реальном времени, другая картинка будет
SVP

Сообщения: 326
Зарегистрирован: 27 окт 2015, 22:28
Откуда: Курганская обл
