Подозрительная синусоида с ДПКВ

Помощь начинающим диагностам.

Подозрительная синусоида с ДПКВ

Сообщение LeON_72 » 14 окт 2015, 00:43

Здравствуйте уважаемые форумчане!
Снял в один файл три сигнала ДПКВ, ДПРВ и ДД. (авто Тойота-Калдина, 1,8л, 1999г., двиг. 7A-FE.)
1. Не понравилась мне форма синусоиды переломы (выделил окружностями) и прогибы (стрелки). Если это не нормально, то какие вероятные причины могут быть?
2. Рассогласованность сигналов ДПКВ и ДПРВ - тут как-бы понятно. Могли ошибиться с ремнём "на зуб", или вытянулся ремень. А вот почему ВМТ конца такта сжатия
по датчику давления не попадает ни на вершину синусоиды, ни на впадину, ни на пересечение синусоидой нулевой линии? Запаздывание (инерционность) датчика
давления?
Вложения
ДПКВ ДПРВ ДД.rar
Файл осциллограммы
(1.44 Мб) Скачиваний: 52
ДПКВ ДПРВ ДД.jpg

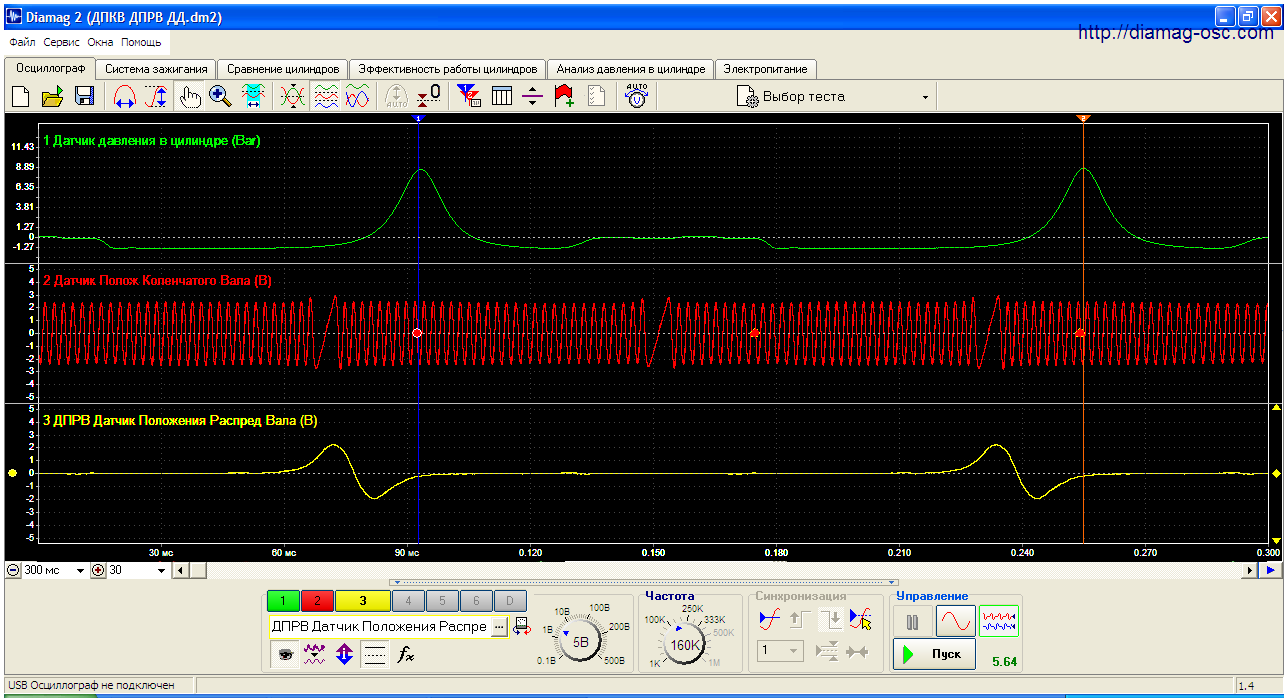

Взаимное расположение сигналов ДПКВ ДПРВ ДД
ДПКВ ДПРВ ДД.jpg (855.87 Кб) Просмотров: 1534
Переломы и впадины на сигнале с ДПКВ
LeON_72

Сообщения: 6
Зарегистрирован: 16 сен 2015, 16:47

Re: Подозрительная синусоида с ДПКВ

Сообщение kikozik » 28 окт 2015, 10:12

По первому вопросу думаю не надо так заморачиваться с таким увеличением,нормальный сигнал,единственно как вариант загрязнение ДПКВ,хотя вряд ли.
По второму если ВМТ попадает на 10 зуб,то надо найти эталон совпадения ДПКВ+ДПРВ на Ваш мотор и все станет ясно.
С авто какие-то проблемы или это так для общего развития?
Вложения
С уважением,Валера.
kikozik

Сообщения: 845
Зарегистрирован: 10 сен 2010, 12:14
Откуда: Зеленоград

Re: Подозрительная синусоида с ДПКВ

Сообщение LeON_72 » 30 окт 2015, 14:21

kikozik писал(а):По первому вопросу думаю не надо так заморачиваться с таким увеличением,нормальный сигнал,единственно как вариант загрязнение ДПКВ,хотя вряд ли.
По второму если ВМТ попадает на 10 зуб,то надо найти эталон совпадения ДПКВ+ДПРВ на Ваш мотор и все станет ясно.
С авто какие-то проблемы или это так для общего развития?


У авто на "низах" на фаркопе висит прицеп, а на средних оборотах авто "просыпается" и "сбрасывает прицеп". Есть подозрение на рассогласование КВ и РВ, но вот как объяснить, что
ВМТ по датчику давления не совпадает с серединой ни переднего, ни заднего склона синусоиды (ВМТ по КВ) я не знаю. Единственное, что могу пока предположить, что ДД имеет
инерционность, вот и запаздывает сигнал. В настройках ДД в поле "ЗАДЕРЖКА" коэффициентами это можно как-то поправить?
LeON_72

Сообщения: 6
Зарегистрирован: 16 сен 2015, 16:47

Re: Подозрительная синусоида с ДПКВ

Сообщение bflviktor » 06 дек 2015, 02:49

Какое авто?
bflviktor

Сообщения: 3
Зарегистрирован: 05 дек 2015, 22:00

Re: Подозрительная синусоида с ДПКВ

Сообщение shulevs » 06 дек 2015, 08:04

LeON_72 писал(а):Здравствуйте уважаемые форумчане!
Снял в один файл три сигнала ДПКВ, ДПРВ и ДД. (авто Тойота-Калдина, 1,8л, 1999г., двиг. 7A-FE.)
1. Не понравилась мне форма синусоиды переломы (выделил окружностями) и прогибы (стрелки). Если это не нормально, то какие вероятные причины могут быть?
2. Рассогласованность сигналов ДПКВ и ДПРВ - тут как-бы понятно. Могли ошибиться с ремнём "на зуб", или вытянулся ремень. А вот почему ВМТ конца такта сжатия
по датчику давления не попадает ни на вершину синусоиды, ни на впадину, ни на пересечение синусоидой нулевой линии? Запаздывание (инерционность) датчика
давления?

такой перелом в сигнале дпкв у меня на двс 1jzge есть тоже как оъьяснить это я не знаю
Вложения
дпкв  дпрв  .png
дпкв дпрв .png (33.46 Кб) Просмотров: 1250
удачи всем
shulevs

Сообщения: 89
Зарегистрирован: 25 ноя 2012, 05:59
Откуда: САНКТ ПЕТЕРБУРГ

Re: Подозрительная синусоида с ДПКВ

Сообщение sanya.map » 06 дек 2015, 19:13

Toyota Avensis 1998 дв 7A-FE.Рабочий ДПКВ,бывшая машинка моего брата,можно сказать был треннеровочным экспонатом.Какие файлы надо, скину,кроме ДПРВ.Моё мнение,посмотрите метки.Файл Px абсолютно исправного авто прилагаю.
Вложения
Px.rar
(1.61 Мб) Скачиваний: 53
sanya.map

Сообщения: 662
Зарегистрирован: 08 янв 2014, 06:11
Откуда: Белгородская обл
