Осцилограммы ДПКВ и ДПРВ

Помощь начинающим диагностам.

Осцилограммы ДПКВ и ДПРВ

Сообщение Николай Мих. » 09 окт 2015, 00:45

Здравствуйте уважаемые форумчане. Давно купил себе прибор но как то не было времени заняться все листал интернет и наш форум и как то на нашем форуме встречал предложение о создании базы правильных осцилограмм и вот случайно на просторах интернета скачал вот такую базу https://cloud.mail.ru/public/MGia/7yZU2YTfp (Осцилограммы ДПКВ и ДПРВ) Поскольку я начинающий я не знаю где и как на форуме её представить может кому интересно будет , а может мы это разовьём. Если что не так прошу не пинать. Спасибо.
Николай Мих.

Сообщения: 28
Зарегистрирован: 16 май 2015, 05:05

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение titservik » 09 окт 2015, 01:43

Николай Мих. писал(а):Здравствуйте уважаемые форумчане. Давно купил себе прибор но как то не было времени заняться все листал интернет и наш форум и как то на нашем форуме встречал предложение о создании базы правильных осцилограмм и вот случайно на просторах интернета скачал вот такую базу https://cloud.mail.ru/public/MGia/7yZU2YTfp (Осцилограммы ДПКВ и ДПРВ) Поскольку я начинающий я не знаю где и как на форуме её представить может кому интересно будет , а может мы это разовьём. Если что не так прошу не пинать. Спасибо.

Спасибо конечно, но уже есть такая тема viewtopic.php?f=11&t=152
titservik

Сообщения: 200
Зарегистрирован: 20 дек 2014, 05:49
Откуда: п.Промышленная Кемеровская обл.

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение Николай Мих. » 09 окт 2015, 03:59

Большое спасибо за указание.А как это туда перенести наверное надо Алексея просить?
Николай Мих.

Сообщения: 28
Зарегистрирован: 16 май 2015, 05:05

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение Николай Мих. » 09 окт 2015, 04:47

Ещё есть раровский архив Анализ высокого напряжения (порядка 40 осцилограмм с указанием неисправности зажигания ) его куда можно поместить?
Николай Мих.

Сообщения: 28
Зарегистрирован: 16 май 2015, 05:05

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение sanya.map » 09 окт 2015, 07:55

Николай Мих. писал(а):Ещё есть раровский архив Анализ высокого напряжения (порядка 40 осцилограмм с указанием неисправности зажигания ) его куда можно поместить?

На Яндекс Диск к примеру.
sanya.map

Сообщения: 662
Зарегистрирован: 08 янв 2014, 06:11
Откуда: Белгородская обл

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение Николай Мих. » 13 окт 2015, 02:39

Загрузил на Яндекс диск Анализ высокого напряжения вот ссылка https://cloud.mail.ru/public/EDTL/3xkNzFnfQ
Николай Мих.

Сообщения: 28
Зарегистрирован: 16 май 2015, 05:05

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение студент » 15 ноя 2015, 06:11

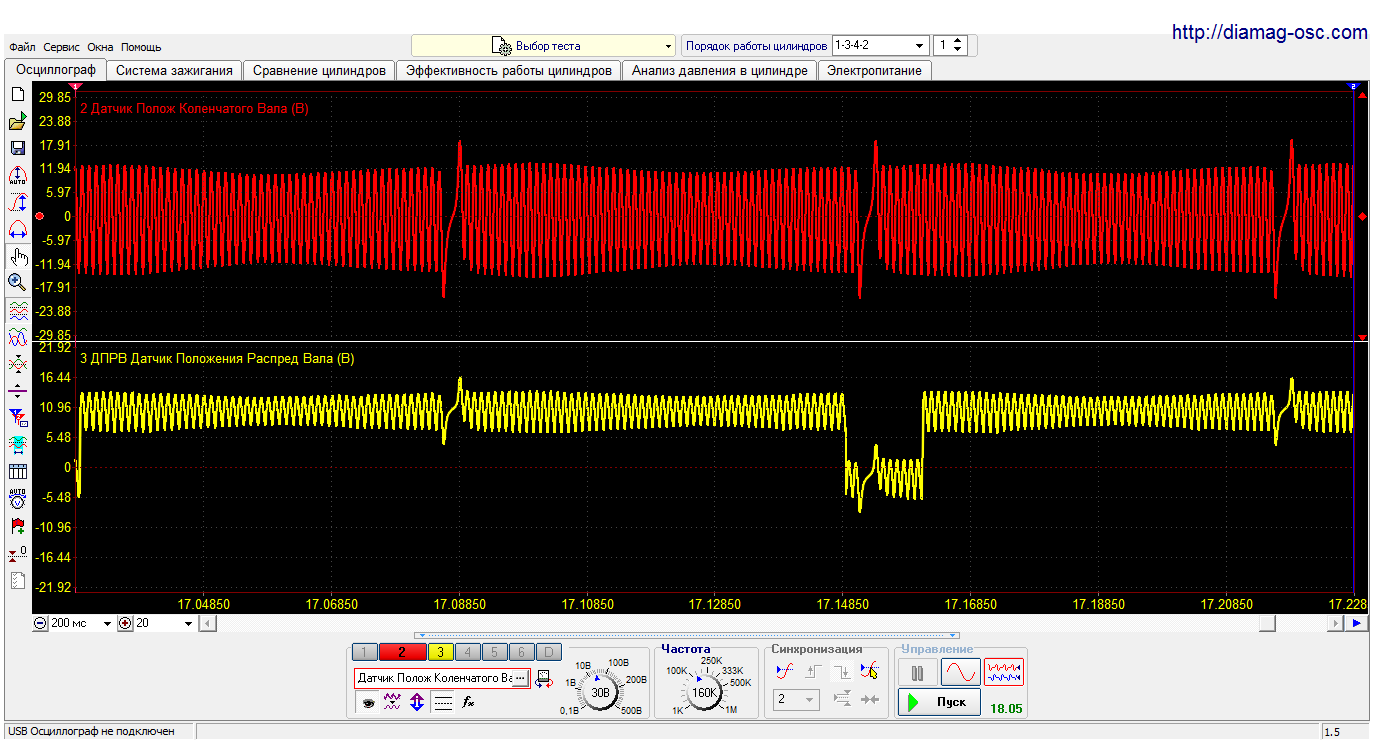

добрый вечер всем, ребята почему у меня датчик распредвала так рисуеться, подсоединялся щупами один на сигнальный провод а другой хотел подсоединить на массу машина глохнет ваз 2114
Вложения
студент

Сообщения: 70
Зарегистрирован: 23 сен 2015, 00:28

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение TRV » 15 ноя 2015, 06:23

студент писал(а):добрый вечер всем, ребята почему у меня датчик распредвала так рисуеться, подсоединялся щупами один на сигнальный провод а другой хотел подсоединить на массу машина глохнет ваз 2114
Как будто сигнал ДПКВ наложен на сигнал ДПРВ(он ведь там на эфекте Холла-ДПРВ)Каналы 2 и 3 рядом-возможно наводка по проводу(какой щуп -самодельный? провод какой?).Попробуйте применить синфазный фильтр.
Последний раз редактировалось TRV 15 ноя 2015, 06:27, всего редактировалось 1 раз.
TRV

Сообщения: 760
Зарегистрирован: 03 янв 2015, 21:41
Откуда: Пермь пос.Новые Ляды

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение Magik270375 » 15 ноя 2015, 06:24

А как подсоединен датчик коленвала? Берешь провода двух каналов, экран обоих каналов на минус авто. Центральные провода, один в датчик коленвала, другой в датчик распредвала.
Magik270375

Сообщения: 118
Зарегистрирован: 05 сен 2015, 20:31
Откуда: Североморск, Мурманской обл.

Re: Осцилограммы ДПКВ и ДПРВ

Сообщение студент » 15 ноя 2015, 06:31

я соединил оба щупа одного канала на датчик коленвала, а канал датчика распредвала иголку на сигнал, а на массу не смог соединить машина глохла
студент

Сообщения: 70
Зарегистрирован: 23 сен 2015, 00:28

След.

Вернуться в Помощь начинающим
