изучаю диагностику с помощью ДД в цилиндре. есть вопросы.

Помощь начинающим диагностам.

изучаю диагностику с помощью ДД в цилиндре. есть вопросы.

Сообщение pvzhar42 » 13 авг 2015, 19:25

добрый день. приступил к изучению способа диагностики с помощью датчика давления в цилиндре. Как раз представился случай применить на практике. Авто моего знакомого тойота 5A-F карб. После обрыва ремня грм был установлен новый. Машина на ХХ работает ровно, но "не тянет". он засомневался в правильности его установки, но разбирать заново не хочется, и я предложил посмотреть осциллографом. (это мои первые испытания).

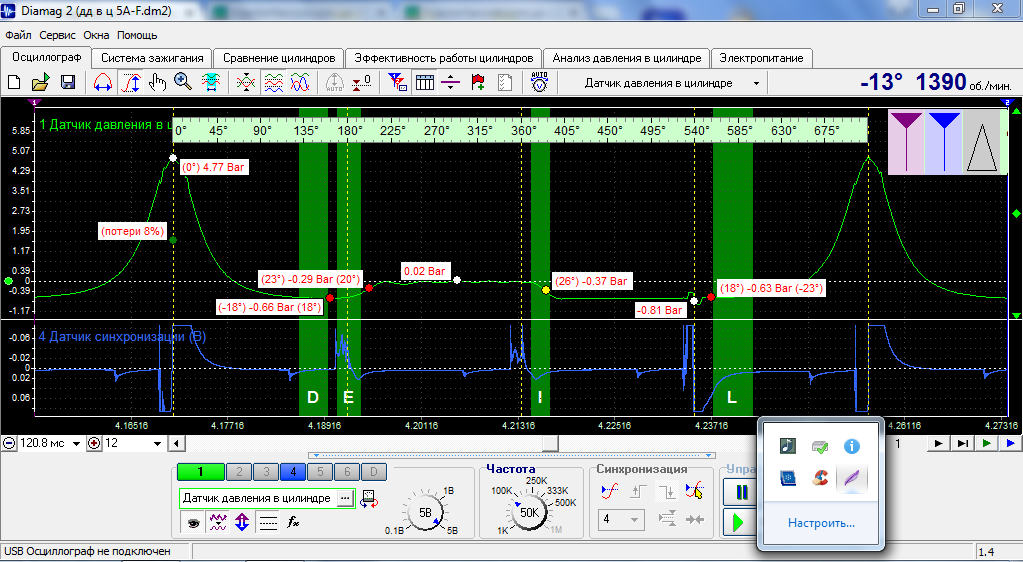

как вижу я из этого графика угол в норме, по впуску тоже вроде-бы в норме, а по выпуску точки немного не входят в диапазоны из учебников. От сюда вопросы: является ли это нормой для этого двигателя? на сколько градусов сместились бы эти точки если-бы ошиблись на один зуб, исходя из вашего опыта?
После распросов выяснилось, что вместе с заменой грм производились работы с карбюратором.
дал предварительное заключение что скорее всего фазы в норме, нужно смотреть карб.
ответьте пожалуйста на мои вопросы и ткните носом в ошибки.
спасибо.
Вложения
дд в ц 5A-F.rar
(387.2 Кб) Скачиваний: 64
я ещё учусь !
pvzhar42

Сообщения: 254
Зарегистрирован: 11 июн 2015, 16:39
Откуда: кемерово

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение pvzhar42 » 13 авг 2015, 22:37

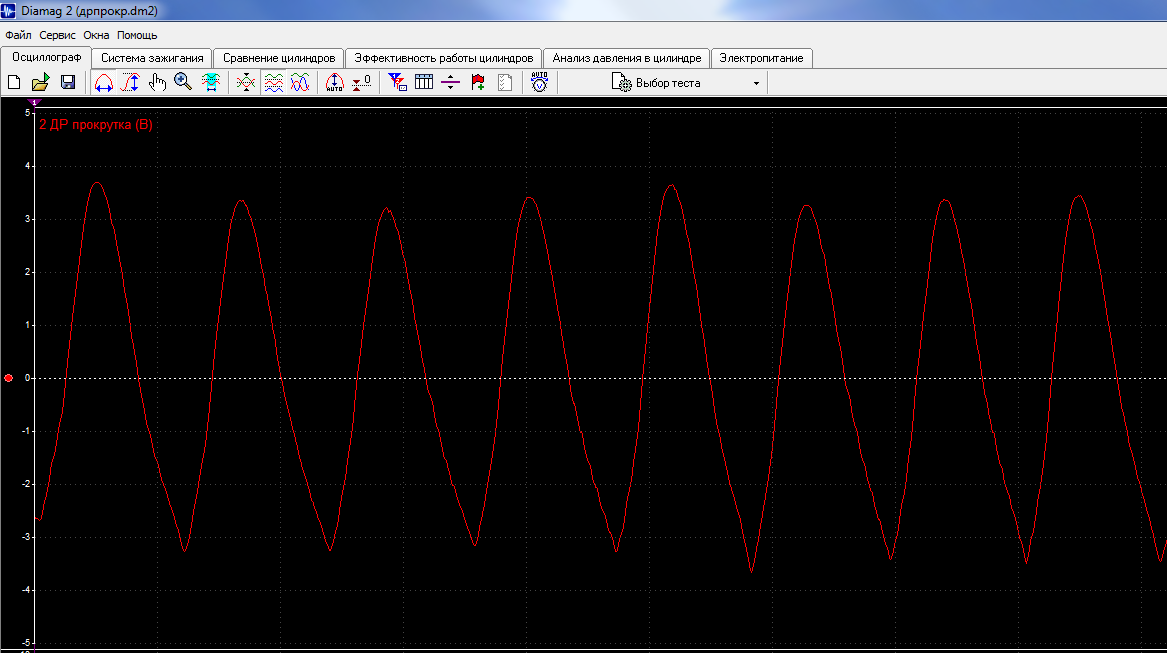

вот снял разряжение на прокрутке. вроде похоже на синусоиду, только почему низы такие острые? это нормально?
я ещё учусь !
pvzhar42

Сообщения: 254
Зарегистрирован: 11 июн 2015, 16:39
Откуда: кемерово

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение Виджар » 14 авг 2015, 15:38

Привет. Одно, замечание.... дружище, приучайся с самого начала полнее описывать авто. Ну вот хотя бы двигатель. 5A-F. А что за двигатель не ясно.... я к примеру в глаза его не видел. :) Надо лезть в инет, искать инфу. А это время, да и лень. )) (и не у одного меня, это точно)))) . Написал бы 5A-F, 1,5л 16V DOHC, было бы намного лучше. Ну да ладно...
По теме... снято конечно плоховато. И почему такой ХХ большой 1200-1300, если ты пишешь, что с ХХ все норма?? Да и Выпуск по моему поздно стоит.
Виджар

Сообщения: 787
Зарегистрирован: 16 дек 2013, 00:24
Откуда: Белгородская обл.

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение pvzhar42 » 14 авг 2015, 22:08

спасибо за ответ. ваше замечание я учту.
сегодня позвонил хозяин авто, сказал что ремень был не на месте. в понедельник приедет, сниму показания на исправном.
по поводу оборотов ХХ: я тоже обратил внимание что высокие, машина была не прогрета.
я ещё учусь !
pvzhar42

Сообщения: 254
Зарегистрирован: 11 июн 2015, 16:39
Откуда: кемерово

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение pvzhar42 » 21 авг 2015, 20:19

приехал наконец-то этот автомобиль с правильно установленным ремнем.

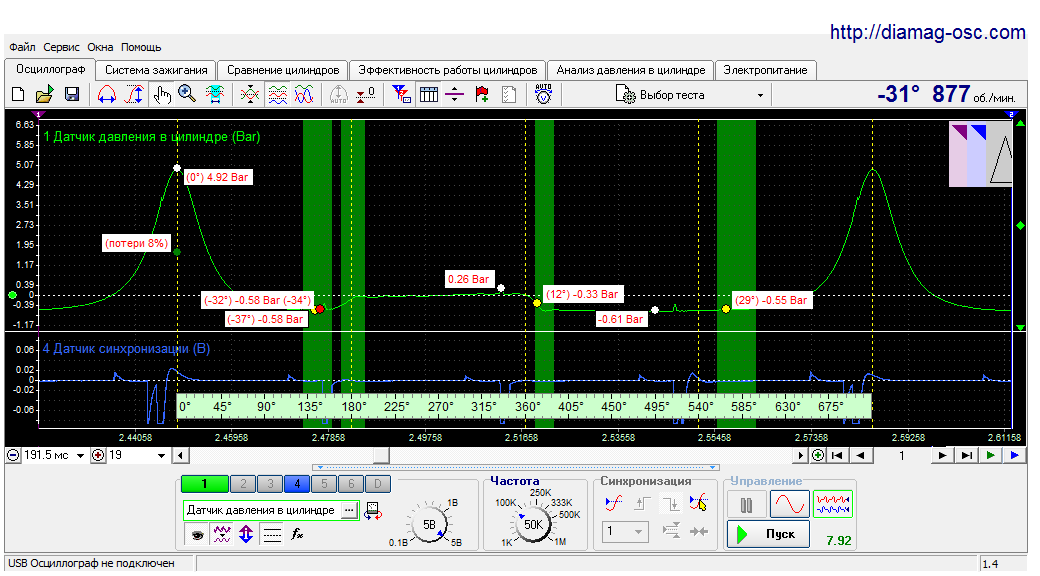

дд в ц 5A-F по меткам.dm2.png
дд в ц 5A-F по меткам.dm2.png (42.78 Кб) Просмотров: 2166


угол не ранноват ли ?
Вложения
дд в ц 5A-F по меткам.rar
(392.38 Кб) Скачиваний: 36
я ещё учусь !
pvzhar42

Сообщения: 254
Зарегистрирован: 11 июн 2015, 16:39
Откуда: кемерово

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение sanya.map » 22 авг 2015, 00:00

pvzhar42 писал(а):приехал наконец-то этот автомобиль с правильно установленным ремнем.
Вложение дд в ц 5A-F по меткам.dm2.png больше недоступно

УОЗ великоват,трамблёр крутили до этого? Если да то выставить на место,по моему на ХХ где то 7-10 гр должен быть.
Вложения
sanya.map

Сообщения: 662
Зарегистрирован: 08 янв 2014, 06:11
Откуда: Белгородская обл

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение pvzhar42 » 22 авг 2015, 01:28

трамблёр так и стоял при старом ремне, только кто его знает правильно ли был установлен тот ремень.
я ему так и сказал чтобы он угол позже сделал. сразу крутить не стали - времени не было.

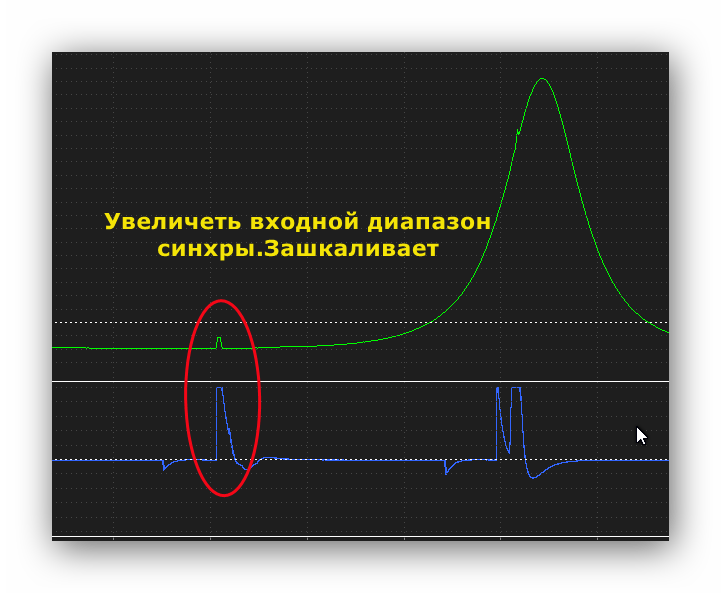

про вх. диапазон синхры не знал, думал что это помехи от высокого.
я ещё учусь !
pvzhar42

Сообщения: 254
Зарегистрирован: 11 июн 2015, 16:39
Откуда: кемерово

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение ORCA174 » 30 авг 2015, 16:55

Попробуйте готовые настройки от ALEX_42
Любимая работа- это высоко оплачиваемое хобби !!
ORCA174

Сообщения: 71
Зарегистрирован: 20 май 2015, 22:52
Откуда: г.Озёрск Челябинской обл.

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение pvzhar42 » 30 авг 2015, 20:30

ORCA174 писал(а):Попробуйте готовые настройки от ALEX_42

эти настройки я и использую.
я ещё учусь !
pvzhar42

Сообщения: 254
Зарегистрирован: 11 июн 2015, 16:39
Откуда: кемерово

Re: изучаю диагностику с помощью ДД в цилиндре. есть вопросы

Сообщение TRV » 16 сен 2015, 05:42

Подскажите пожалуйста.почему в версии проги 1.4 во вкладке фазы газораспределения не получается вызвать маркеры,кнопки все нажимал-эффекту ноль :roll:
TRV

Сообщения: 762
Зарегистрирован: 03 янв 2015, 21:41
Откуда: Пермь пос.Новые Ляды
